松下汽車(chē)電子和機(jī)電系統(tǒng)公司(Panasonic Automotive & Industrial Systems Company)將從2016年3月開(kāi)始量產(chǎn)用于密封及粘合加工用途的材料“激光熔敷用聚對(duì)苯二甲酸丁二醇酯(PBT)樹(shù)脂成型材料”。據(jù)介紹，使用該材料可減少車(chē)載設(shè)備用開(kāi)關(guān)及傳感器等的生產(chǎn)工序、提高長(zhǎng)期可靠性及設(shè)計(jì)自由度。

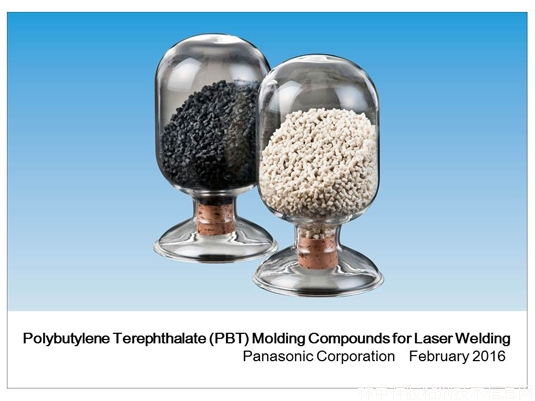

　　激光熔敷用PBT樹(shù)脂成型材料

　　為了使該材料產(chǎn)品化，該公司開(kāi)發(fā)出了“合金化技術(shù)”，利用該技術(shù)可高效率透過(guò)、吸收激光，瞬間熔融，使海島構(gòu)造(含有多種成分的高分子相態(tài)的一種)均勻分散。這是混合多種高分子、實(shí)現(xiàn)新特性的技術(shù)，可利用各種各樣的合金化技術(shù)手段實(shí)現(xiàn)想要得到的特性。憑借這一點(diǎn)，此次產(chǎn)品實(shí)現(xiàn)了高達(dá)72%的激光透射率，能夠利用低輸出功率的激光熔敷實(shí)施高強(qiáng)度熔敷。在溫度85℃、濕度85%Rh的環(huán)境下進(jìn)行1000小時(shí)高溫高濕測(cè)試，以及在-40℃至+100℃環(huán)境下進(jìn)行熱循環(huán)測(cè)試后，即使在水中實(shí)施3個(gè)大氣壓的空氣加壓，也沒(méi)有空氣泄漏現(xiàn)象。并且，使用這種新材料還可省去原來(lái)必需的涂敷工序、干燥工序，省去橡膠墊等部件，可縮短前導(dǎo)時(shí)間。

　　此外，松下此次還開(kāi)發(fā)了使玻璃纖維隨機(jī)配向以抑制曲翹的材料改質(zhì)技術(shù)。成型品的曲翹量降到了0.5mm以下，僅為該公司以往產(chǎn)品的1/4。由于激光熔敷部件表面的熔敷強(qiáng)度變得均一，因此不僅可減小量產(chǎn)成型品在防水性及氣密性方面的偏差，而且還可滿(mǎn)足用其他加工方法難以達(dá)到的非對(duì)稱(chēng)形狀及凹凸等加工要求。

　　另外還開(kāi)發(fā)了防止水解反應(yīng)的樹(shù)脂改質(zhì)技術(shù)。支持7mm至100mm的部件。新材料具備耐水性及耐化學(xué)藥品性，熱變形溫度為200℃，因此還可在發(fā)動(dòng)機(jī)室內(nèi)使用。在溫度85℃、濕度85%Rh環(huán)境下實(shí)施1000小時(shí)高溫高濕測(cè)試后拉伸強(qiáng)度保持率達(dá)到94%，遠(yuǎn)遠(yuǎn)高于該公司以往產(chǎn)品的50%。

　　松下將在3月1日至3日于美國(guó)加利福尼亞州圣克拉拉舉辦的“The LED Show”，以及4月6日至8日于東京有明國(guó)際會(huì)展中心舉行的“高功能材料世界展2016”上展出這種新材料。
